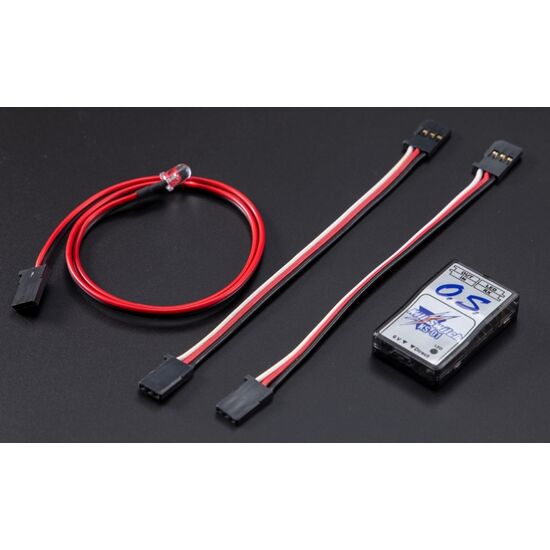

Ce dispositif permet la commande ON / OFF de l'alimentation de l'allumeur pour les moteurs à essence à partir du côté de l'émetteur.
Il peut être utilisé en se connectant à un canal de commutation libre.
Spécifications
Le signal du récepteur et le signal de commande de l'allumeur sont complètement séparés par un élément optique (photocoupleur).
Cela évite les dysfonctionnements dus au bruit.
Vous avez besoin d'un canal de commutation vide (de rechange) dans votre système pour contrôler l'activation et la désactivation. *Le réglage d'usine par défaut est "5ch".
Le KS-01 peut être utilisé en basculant entre deux modes de fonctionnement, le mode direct et le mode régulé, à l'aide de l'interrupteur à glissière. Veuillez configurer l'émetteur en fonction du fonctionnement à utiliser, en vous référant à ce qui suit.
Mode normal : Allumer et éteindre l'allumeur à l'aide de l'interrupteur.Mettez le KS-01 sous tension.
Actionnez l'interrupteur à bascule du côté de l'émetteur et vérifiez le sens de fonctionnement, etc. Pour inverser la direction ON / OFF, utilisez la fonction d'inversion de l'émetteur.
Mode de sécurité : Allumer et éteindre l'allumeur en actionnant deux interrupteurs en l'espace de 0,5 seconde. (Prévention des opérations accidentelles)
Réglage
Déterminer le canal et l'interrupteur à bascule pour allumer et éteindre l'allumeur. Utilisez la fonction de point final de l'émetteur pour régler la quantité de mouvement à "50 %" pour la gauche et la droite.
Mettez le KS-01 sous tension.
Actionnez l'interrupteur à bascule du côté de l'émetteur et vérifiez le sens de fonctionnement, etc. Pour inverser la direction ON / OFF, utilisez la fonction d'inversion de l'émetteur.
*Veuillez noter
Si le neutre est fortement décalé par le sub trim, etc., il se peut qu'il ne puisse pas s'allumer / s'éteindre normalement, réglez donc le sub trim sur "0".
Si l'interrupteur à bascule est dans le sens ON après la mise sous tension de l'émetteur, vous devez d'abord l'éteindre pour le mettre sous tension.
Après avoir modifié la valeur du point final de l'émetteur, veillez à éteindre le KS-01 une fois, puis à le rallumer.
Il peut être utilisé en se connectant à un canal de commutation libre.
Spécifications
Le signal du récepteur et le signal de commande de l'allumeur sont complètement séparés par un élément optique (photocoupleur).
Cela évite les dysfonctionnements dus au bruit.
Vous avez besoin d'un canal de commutation vide (de rechange) dans votre système pour contrôler l'activation et la désactivation.
Le KS-01 peut être utilisé en basculant entre deux modes de fonctionnement, le mode direct et le mode régulé, à l'aide de l'interrupteur à glissière. Veuillez configurer l'émetteur en fonction du fonctionnement à utiliser, en vous référant à ce qui suit.
Mode normal : Allumer et éteindre l'allumeur à l'aide de l'interrupteur.
Actionnez l'interrupteur à bascule du côté de l'émetteur et vérifiez le sens de fonctionnement, etc. Pour inverser la direction ON / OFF, utilisez la fonction d'inversion de l'émetteur.
Mode de sécurité : Allumer et éteindre l'allumeur en actionnant deux interrupteurs en l'espace de 0,5 seconde. (Prévention des opérations accidentelles)
Réglage
Déterminer le canal et l'interrupteur à bascule pour allumer et éteindre l'allumeur. Utilisez la fonction de point final de l'émetteur pour régler la quantité de mouvement à "50 %" pour la gauche et la droite.
Mettez le KS-01 sous tension.
Actionnez l'interrupteur à bascule du côté de l'émetteur et vérifiez le sens de fonctionnement, etc. Pour inverser la direction ON / OFF, utilisez la fonction d'inversion de l'émetteur.
*Veuillez noter
Si le neutre est fortement décalé par le sub trim, etc., il se peut qu'il ne puisse pas s'allumer / s'éteindre normalement, réglez donc le sub trim sur "0".
Si l'interrupteur à bascule est dans le sens ON après la mise sous tension de l'émetteur, vous devez d'abord l'éteindre pour le mettre sous tension.
Après avoir modifié la valeur du point final de l'émetteur, veillez à éteindre le KS-01 une fois, puis à le rallumer.
Marque
OS Engines
Référence Fournisseur
74001130
